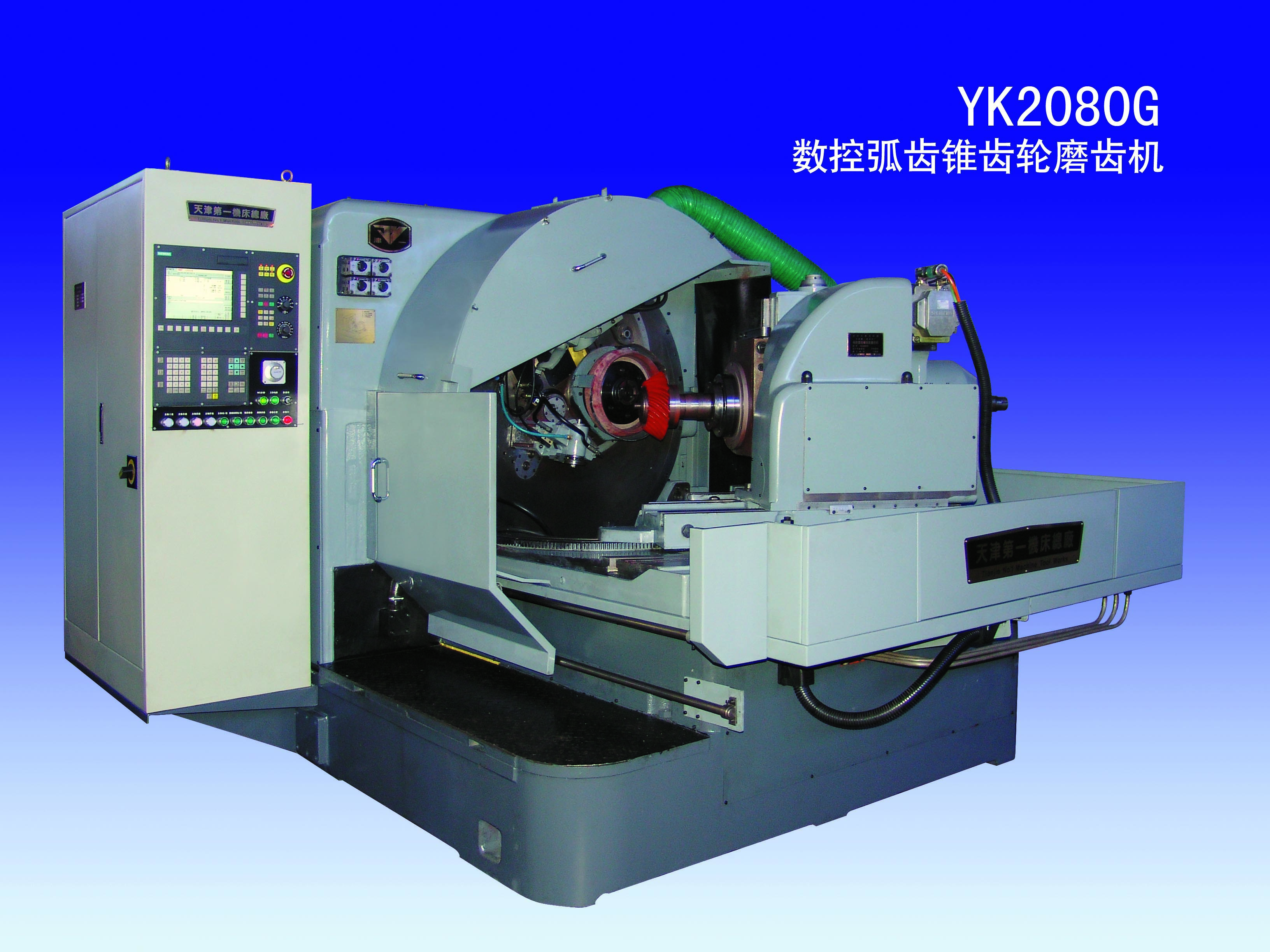

YK2080G数控弧齿锥齿轮磨齿机

YK2080G数控弧齿锥齿轮磨齿机

一．机床的用途及使用范围：

YK2080G型数控弧齿锥齿轮磨齿机是采用数控技术，用于加工模数≤15mm，直径≤800mm的高精度弧齿锥齿轮及准双曲面齿轮的精加工设备。

本机床的设计是万能性的，适用于大量及小批量生产。

本机床的使用范围为生产机械制造工业中各种中等直径的高精度弧齿锥齿轮及准双曲面齿轮。

本机床采用德国西门子公司（SIEMENS）828D数控系统，数控分辨率0.001mm，具有三个数控轴：摇台（X轴）、工件（Y轴）、床鞍（Z轴），可实现三轴联动。砂轮主轴（S轴）采用交流变频调速，使机床无任何挂轮，运动可程序设定，操作直观、方便、柔性强。该机床还可采用对话式编程，使只具有机械铣齿机操作调整经验的人员能简单、直观地操作本机床，用户也可以通过随机提供的软件，将常用的YKT2250（或Y225）、YKD2280等机床调整卡有关参数转换为本机床相应参数使用。

二．机床主要特点：

本机床采用交流变频电机作主驱动力源，摇台、工件主轴由伺服电机带动精密蜗轮副驱动，床鞍进给由伺服电机通过精密滚珠丝杠驱动，简化了传统的机械传动，无需更换挂轮，缩短了机床调整时间，简化了传动链，进一步提高了精度，而且使操作更准确、方便。

本机床配置独立密封的电气柜，可选配空调。

本机床配置安全防护罩及独立的冷却箱。

三．动力源参数：380V  50Hz

四．电气主要参数：

主驱动交流变频电机        4kw     2890rpm

摇台伺服电机              36Nm   3000rpm

工件及床鞍进给伺服电机    27Nm   3000rpm

机床电气总功率            38kw

五．机床技术规格：
